自学教程：AutoCAD零件图绘制常用规范要点

作者：钟日铭

本文主要有两个目的，一是浅淡AutoCAD零件工程视图的一些规范要点，二是提供一个CAD零件图样供各位有兴趣的进行上机参考练习。

01 零件工程视图的一些规范要点

在进行机械图形绘制时，一定要注意一些制图规范。这里主要提到图线、字体和尺寸标注等。

（1）图线是有国标规定的。机械图样中的图线宽度主要分为粗和细两种，其线宽比为2:1。在AutoCAD制图中，线宽可以选择0.13mm、0.15mm、0.18mm、0.25mm、0.3mm、0.35mm、0.5mm、0.7mm、1mm、1.4mm和2mm。例如细线选择0.18mm，那么粗线可以选择0.35mm。

（2）机械制图、工程制图中的字体也是有规定的，例如《技术制图 字体》GB/T 14691对图样中的汉字、数字和字母等提出了书写规范。

（3）工程制图的尺寸标注也是有相应的基本要求与规范等。尺寸标注中的文本、尺寸界线、尺寸线等的大小、放置位置这些都要注意遵守制图标准，引出标注等也要注意引出点、引出线等样式。有一点需要初学者注意，那就是图样中所注尺寸的数字一定是表示机件物体的真实大小，而与绘图的准确度和绘图比例是无关的。图样中的尺寸标注并不是越多越好，而是要做到在同一图样中，表示相同位置关系的尺寸一般只标注一次，并且应该标注在最能反映该结构的图形上。

（4）在很多制图中，如果图样中的尺寸采用毫米（mm）单位时，不用注明，即如果看到图样中的尺寸没有注明单位的时候，就默认它采用了毫米（mm）单位。如果要采用其他单位，那么必须在图样中注明单位的代号或名称。

（5）三视图的投影关系有什么规律吗？

主、俯视图：长对正；

主、左视图：高平齐；

俯、左视图：宽相等。

“长对正、高平齐、宽相等”可以说是画图和看图必须遵循的最基本的投影规律。

02 AutoCAD零件练习参考图

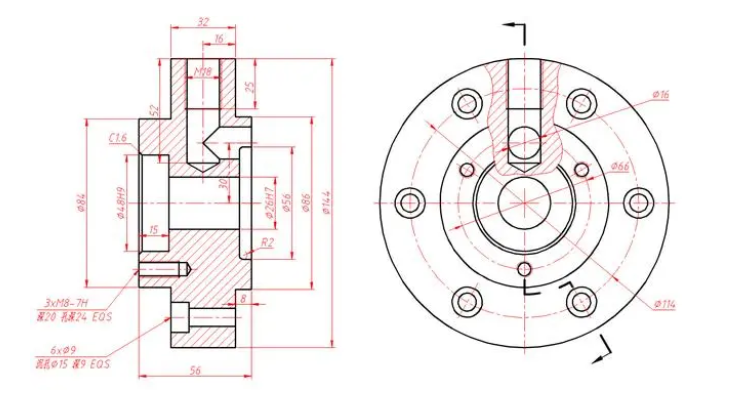

下面提供一个零件参考图供大家进行AutoCAD上机练习，并根据制图标准绘制出一个完整的机械零件工程图，可以添加图纸图框、标题栏等。在绘制机械零件工程图时，一定要事先设置好或准备好满足国家标准的文字样式、标注样式、引线样式、图层等，依图线特点和用途在相应的图层上分别绘制。

上述零件练习图，你能快速绘制出来吗？
