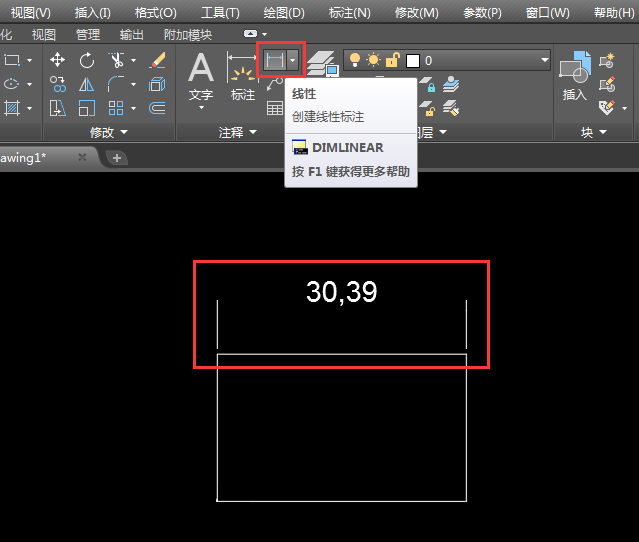

第1步、打开AutoCAD2019软件，使用矩形工具绘制一个矩形出来，使用线性标注给矩形标注时，发现标注尺寸线不显示。说明标注样式的尺寸线被隐藏了。

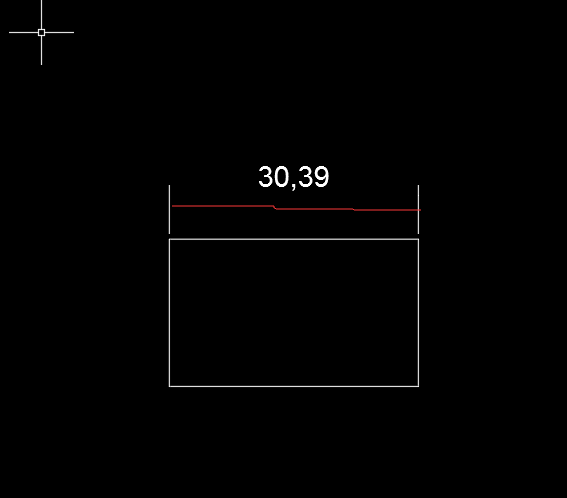

第2步、如果没有隐藏，在标注文字下面有一条直线才对。那我们就要解决这个问题吧。

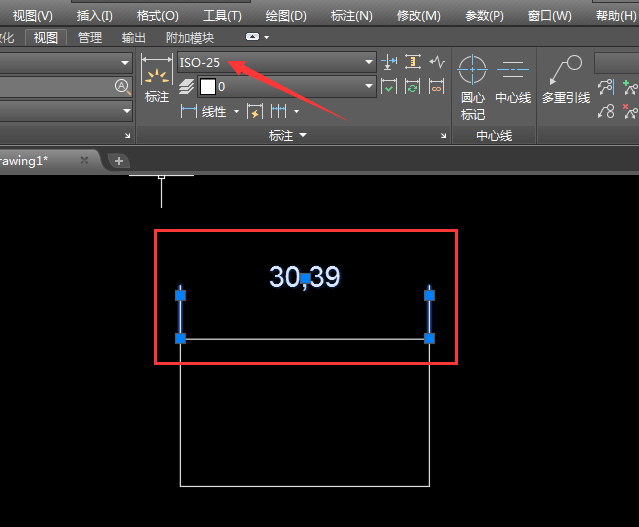

第3步、要解决这个问题，先要知道尺寸是用的什么标注样式。选中尺寸，就可以查看到ISO-25，就说明使用的是这个样式。
第4步、点击标注样式三角形，点击ISO-25，再点击管理标注样式进入设置修改，一般新建或是修改样式都是从这里设置哦。
第5步、进入标注样式管理器，在样式表中，选择ISO-25,点击修改。
第6步、然后就可以进入修改标注样式ISO-25面板中，选择线选项。然后把隐藏的尺寸线1与尺寸线2前面的勾，进行取消掉。点击确定。

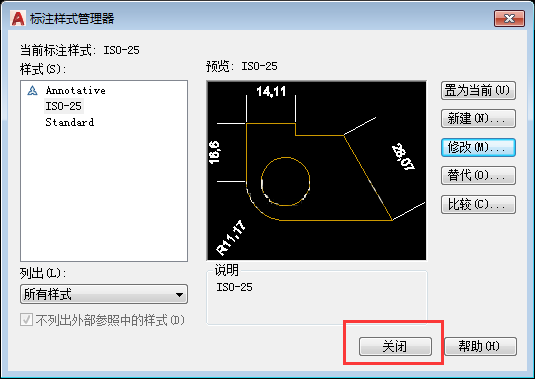

第7步、修改好后，再点击关闭，关闭标注样式管理器。就解决了问题。
第8步、我们再看一下矩形的标注，这样尺寸线就显示出来了。请CAD新手记住了了。
