自学教程：中望CAD怎么设置UCS旋转视图

在中望CAD布局中，我们双击视口进入模拟空间，或是点击中望CAD界面下边中间的“图纸”按钮切换到“title="查看与 模型 相关的文章" target="_blank">模型 ”。步骤是确保处于布局的选项卡中。

1．点击旋转其对象的视口。

2．这时，检查当前UCS是否与旋转平面平行，如果平行是表示UCS图标应显示正常。如果不平行的话，我们就要进行以下操作：点击“title="查看与 工具 相关的文章" target="_blank">工具 ”在下拉菜单点击“新建UCS”点击“视图”（title="查看与 命令 相关的文章" target="_blank">命令 提示下输入ucs）。

3．点击“title="查看与 工具 相关的文章" target="_blank">工具 ”在下拉菜单点击“新建UCS”点击“Z”。在title="查看与 命令 相关的文章" target="_blank">命令 提示下，输入ucs。顺时针旋转直接输入角度，则在角度前加负号。

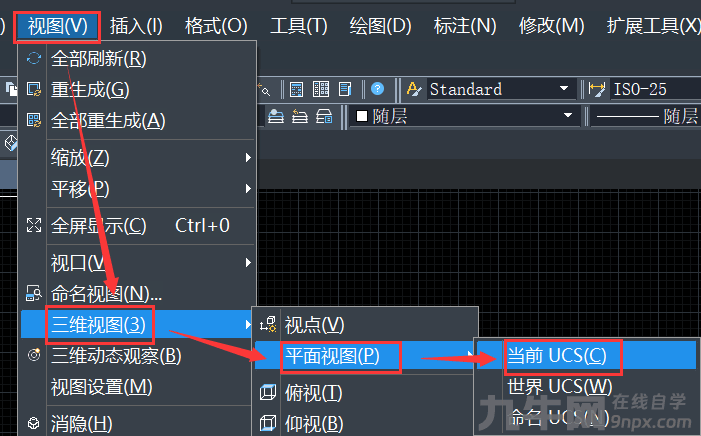

4．点击“视图”点击“title="查看与 三维 相关的文章" target="_blank">三维 视图”点击“平面视图”点击“当前UCS”。在命令提示下，输入plan。

总结关于中望CAD各视图的title="查看与 快捷键 相关的文章" target="_blank">快捷键 ：

a、顶视图快捷键：命令行输入“UCS”，两次回车。

b、左视图快捷键：命令行输入“UCS”，回车，然后输入“L”，再回车。

c、前视图快捷键：步骤b的基础上，输入“UCS”命令，回车，然后输入“Y”，再回车，输入“90”，再次回车。

d、移动坐标位置快捷键：命令行输入“UCS”命令，回车，然后输入“M”，再回车。

若是用到中望CAD视图的时候，大家可以做参考。
