自学教程：CAD中怎么将Z轴归零？cad坐标轴怎么复位？

CAD绘图过程中，当Z坐标不为零时会导致一系列的问题，如：查询距离不准确，无法title="查看与 倒角 相关的文章" target="_blank">倒角 /圆角，无法延伸/裁剪等。那CADZ轴归零该如何操作呢？下面和小编一起来了解一下浩辰CAD中Z轴归零的方法技巧吧！

CAD中Z轴归零的方法：

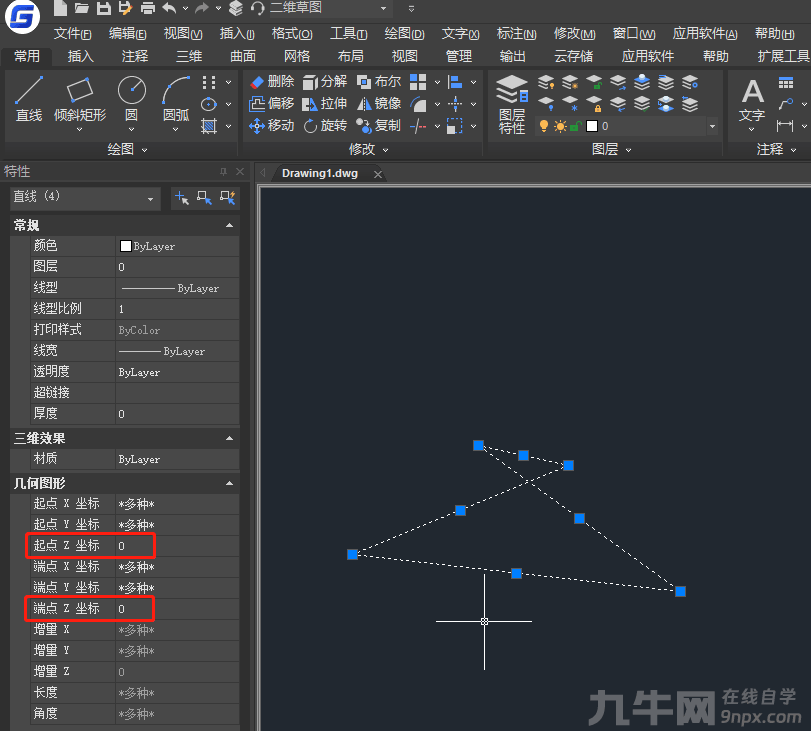

1. 直接在特性面板里修改标高值

当图纸中只有少数几个同类图形Z坐标不为零时，可以用浩辰CAD中打开图纸文件，选择所有图形，在特性面板中修改Z坐标。如果图纸中有多种图形Z坐标不为零，这种方法就不行了，因为当选择所有对象后，特性面板里只显示公共属性。比如多段线的Z坐标是标高值，而直线则是起点和端点Z坐标，当同时选择直线和多段线时特性面板里并没有显示Z坐标。

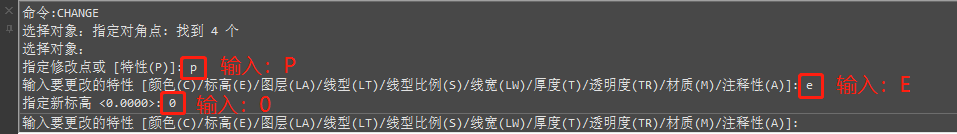

2. 用CHANGEtitle="查看与 命令 相关的文章" target="_blank">命令 修改标高值

启动浩辰CAD后，输入CHANGE命令，点击回车确认，框选要修改的对象，点击回车确认，输入P，点击回车确认，输入E，点击回车确认，输入0，点击回车确认。

CHANGE命令可以同时选中直线、圆、多段线等图形并修改标高。如果直线的起点和端点的Z坐标相同，可以被成功地将Z坐标修改为0，但如果直线的起点和端点的Z坐标不同，命令行会提示：无法修改具有不同Z坐标的对象的标高，这种直线就无法修改了。

3. 利用扩展title="查看与 工具 相关的文章" target="_blank">工具 命令

（1）FLATTEN

浩辰CAD扩展title="查看与 工具 相关的文章" target="_blank">工具 中有一个叫变平或三维转平面的命令：FLATTEN，这个命令并不仅可以将有Z坐标的图形的标高改成0，且可以将三维对象转换为平面对象。此功能直译为变平，可以将所有图形都投影到当前视图平面上，主要有下面两种作用：

a. 三维转二维，在模型空间直接可以将title="查看与 三维模型 相关的文章" target="_blank">三维模型 投影转换为二维图形；

b. 去除图形中不必要的标高，如果你的图形有些不在XY平面上或出现了空间曲线，也可以用FLATTEN进行处理，让所有图形都恢复到XY平面上。

启动浩辰CAD后在命令行中输入FLATTEN，点击回车确认，如果可以执行，就表示你的CAD支持此命令。或者在菜单栏中依次点击【扩展工具】
