自学教程：cad缩小图形怎么保持标注的尺寸不变呢？

title="查看与 cad 相关的文章" target="_blank">cad 图片一般数据较多，图像结构也相对复杂，如果想要看清楚，放大是必不可少的操作，但经常会遇到放大之后标注的尺寸改变大小的情况，有没有什么好办法让标注的尺寸不变呢？本词课程内容就是关于cad缩小图形的同时如何保持标注的尺寸不变，小伙伴们一起开始今天的课程吧！

步骤如下：

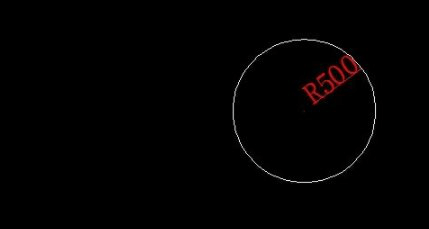

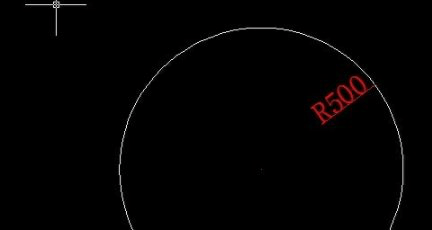

1、首先，我们需要打开已经做好的title="查看与 CAD图 相关的文章" target="_blank">CAD图 ；然后，我们将其全选（包括标注）来进行缩放。

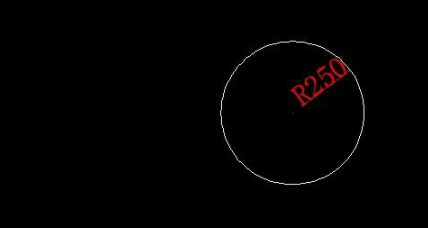

2、记住自己缩放的比例因子，就是缩小了一半的CAD图，你会发现其中的标注也跟着缩小了一倍。

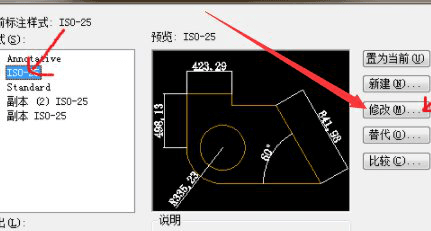

3、随后，我们打开【标注样式】，点击相对应的标注样式，点击【修改】的按钮。

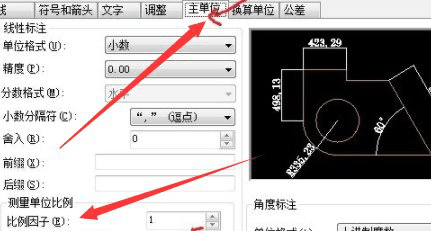

4、接着，我们进入【主单位】这一栏，找到修改【测量单位比例】下的【比例因子】。（如图所示）

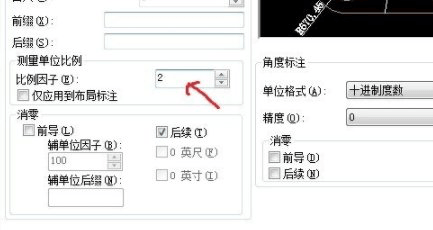

5、然后，我们把默认的比例因子【1】修改成前面缩放比例因子的倒数；如图输入1/0.5，即输入【2】；随后，我们点击【确定】的按钮。

6、随后就会发现，自己的图已经缩放到了自己想要的大小，但是其标注的大小又回复到最初的大小。这样就解决了CAD中把图形缩小并保持标注的尺寸不变的问题了。

好了，以上6个步骤就是关于cad缩小时保持title="查看与 标注尺寸 相关的文章" target="_blank">标注尺寸 不变的方法了。大家可以根据我的方法来学习，我为大家总结的都是简单实用的。好了，那么今天的分享就到这里了，最近我会勤更哦！下期title="查看与 给 相关的文章" target="_blank">给 大家带来cad打印黑白的技巧，请大家敬请期待！
