title="查看与 AutoCAD 相关的文章" target="_blank">AutoCAD 提供了表格title="查看与 工具 相关的文章" target="_blank">工具 ，供用户在图纸中插入表格，表格title="查看与 命令 相关的文章" target="_blank">命令 是TABLE，缩写BE，按回车键，或者找到功能区-注释-表格，点击表格按钮启用。

下面来和>设计学徒自学网 看看怎么在CAD软件中插入指定表格（以插入明细表为例）：

注意，在插入表格之前，需要先设置好表格样式，具体方法参考：CAD怎么创建表格样式？

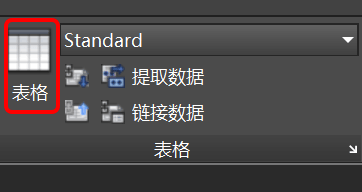

1、找到功能区-注释-表格，点击表格按钮，如图

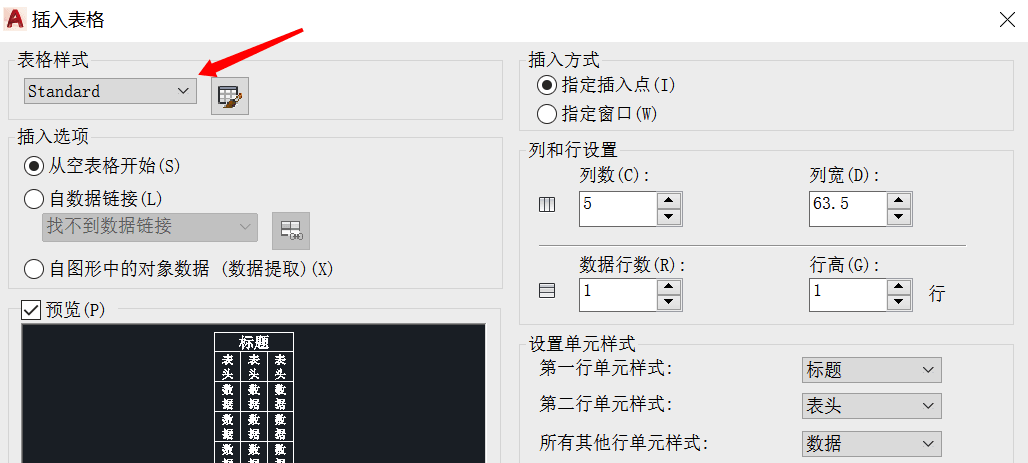

2、此时弹出插入表格对话框，选择表格样式，这里以默认为例，也可根据需要选择已创建好的表格样式

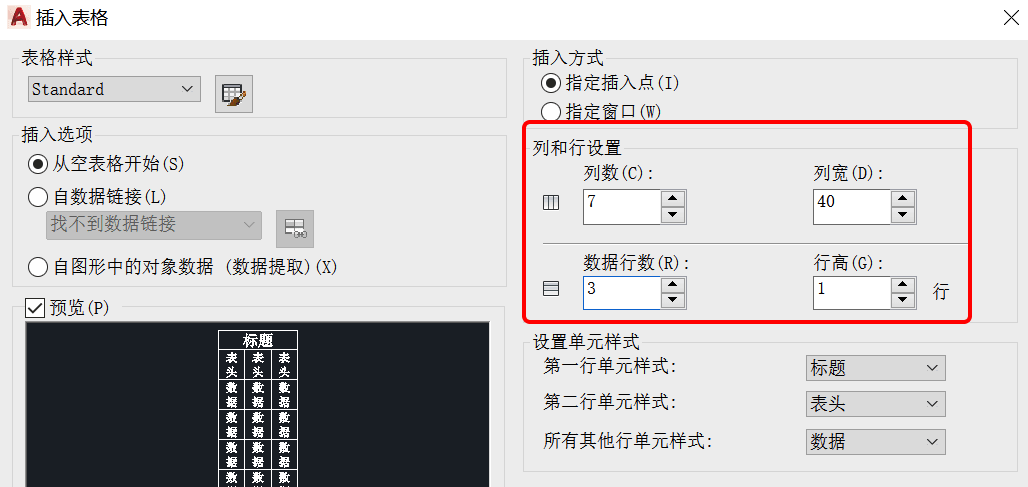

3、在列和行设置部分，设置为7列3行，列宽设置为40，行高为1行，如图

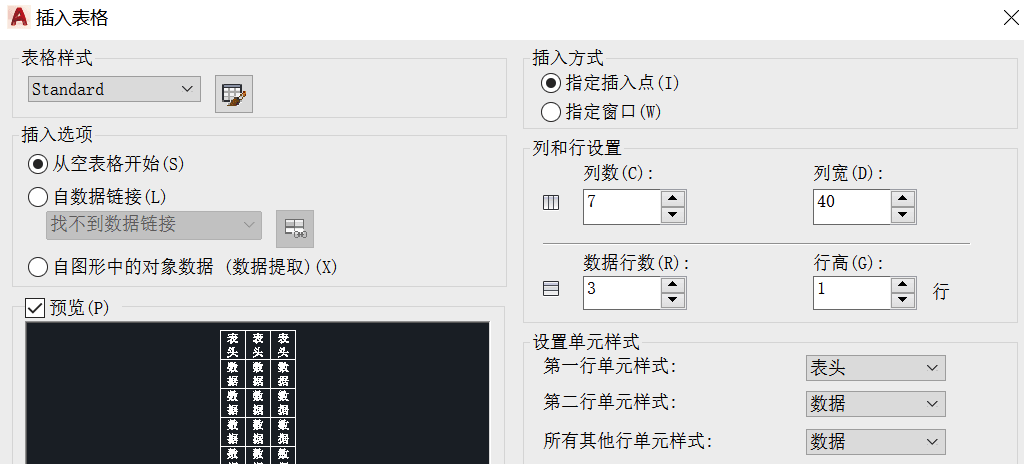

4、由于插入的明细表是不需要表头的，所以我们找到设置单元样式部分，将第一行单元样式选择为表头，第二行单元样式选择为数据，其他不变，如图

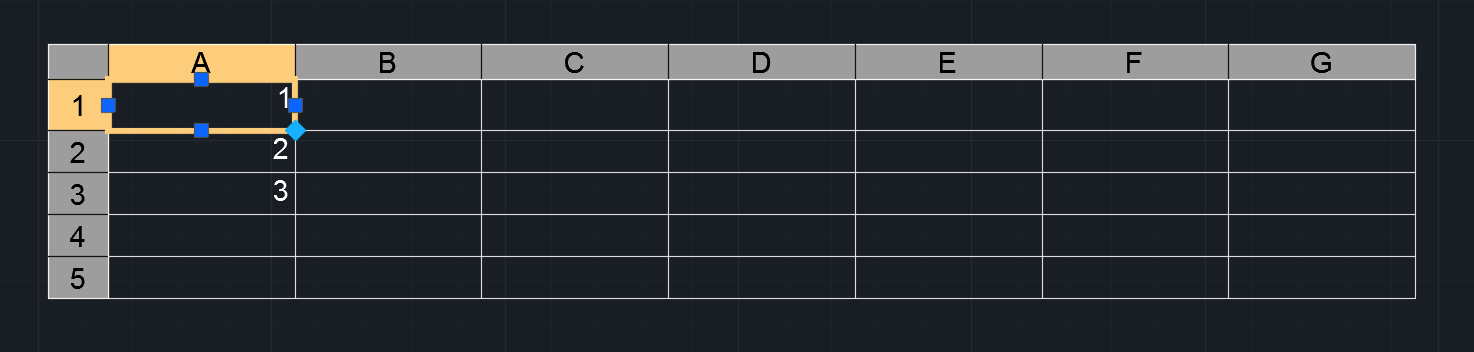

5、插入方式选择指定插入点，点击确定，然后回到绘图区， 在指定位置插入表格，即完成表格的插入
