自学教程：CAD中多重插入块（嵌套块）分解方法

在CAD中遇到多重插入块（嵌套块）使用“炸开”title="查看与 命令 相关的文章" target="_blank">命令 无法分解时，可使用lsptitle="查看与 插件 相关的文章" target="_blank">插件 进行分解（亲测可用）。

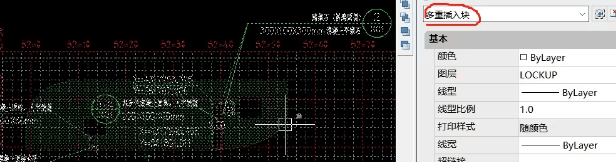

下图为多重插入块。

多重插入块

1、先创建lsp插件。

新建一个文本文档，名称和扩展名修改为unlk.lsp，保存。

文本文档里复制以下代码然后保存。

(defun c:unlk (/ en ent)(setq en (entsel "/n请选择被加密的图形："))(if en(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en)))))))"INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "/nOK，解密成功。")(princ))

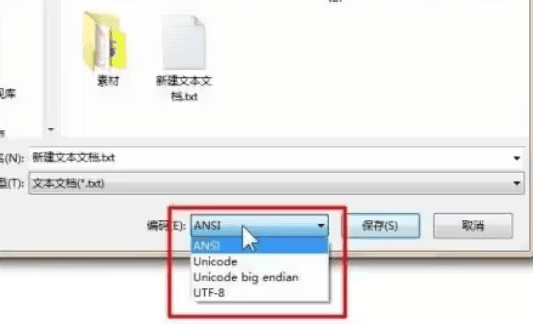

注意：在txt中复制完代码后，点击另存为，另存为按钮左边编码选择“ANSI”，之后再另存。

另存时，编码选择“ANSI”。

2、在title="查看与 cad 相关的文章" target="_blank">cad 中加载插件。

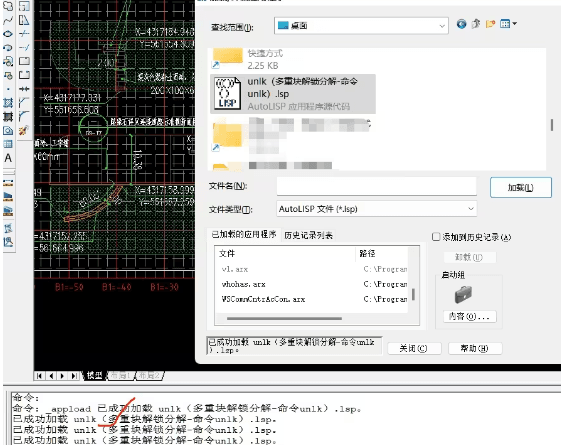

点击title="查看与 工具 相关的文章" target="_blank">工具 →加载应用程序→选择刚才保存的unlk.lsp文件→加载→关闭

显示已加载成功

3、使用插件分解块。

在title="查看与 命令 相关的文章" target="_blank">命令 行输入“ unlk” 分解多重插入块，如果有多重嵌套块可多次使用命令，然后用X命令炸开，块已经被分解。

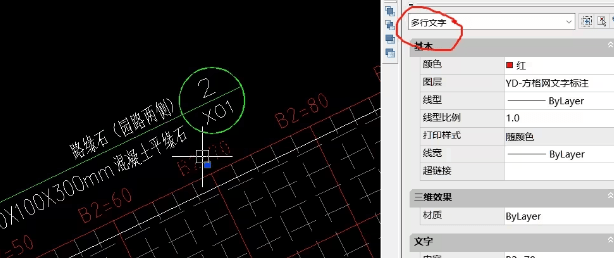

图形已被分解
