自学教程：为什么CAD选择图形后不显示夹点?

在CAD图形编辑过程中，夹点功能的突然失效会严重影响设计效率。当选中对象后缺失关键编辑点（即夹点）时，如何快速恢复这一基础功能成为亟待解决的问题。本教程将帮助您迅速恢复夹点显示功能，确保流畅的图形编辑体验。

问题描述：

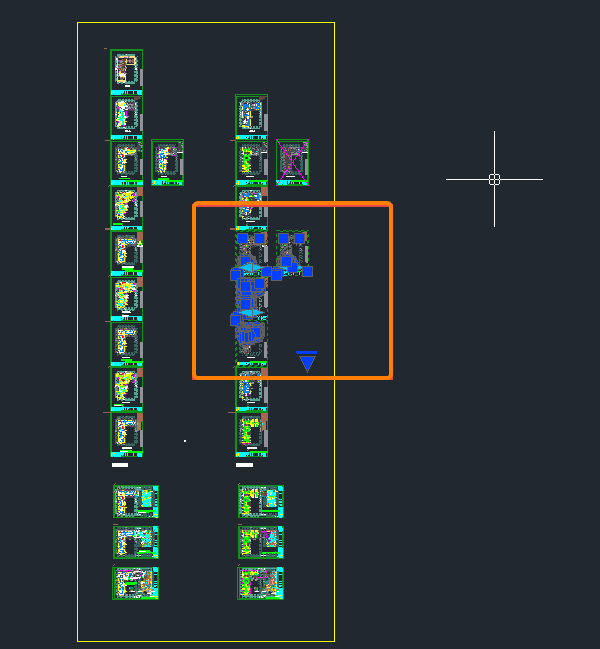

一般情况下，选择或者框选图形，会显示图形的夹点，有些情况下夹点不会显示，仅将选中的图形线进行虚化，这是为什么呢？

原因分析：

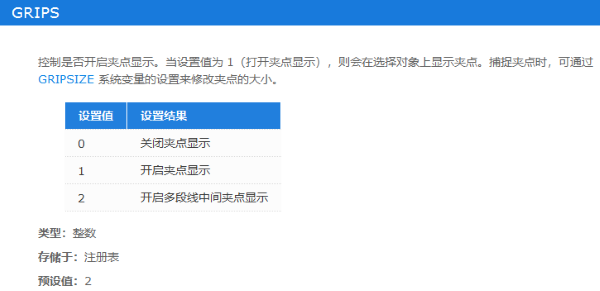

系统变量【GRIPS】控制是否启用夹点。

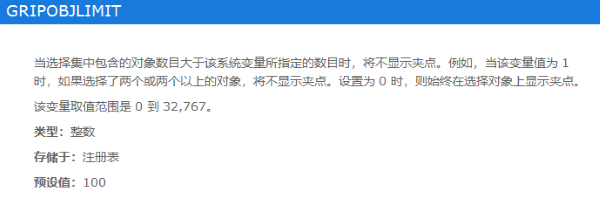

同时，CAD官网里可以设置图形显示夹点的数量界限，当选择的图形数量大于这个界限的时候，将不显示夹点，仅将图形虚化。

注，夹点显示会加大软件的运算量，过多的夹点显示会导致软件反应慢，卡顿等现象。

解决方案：

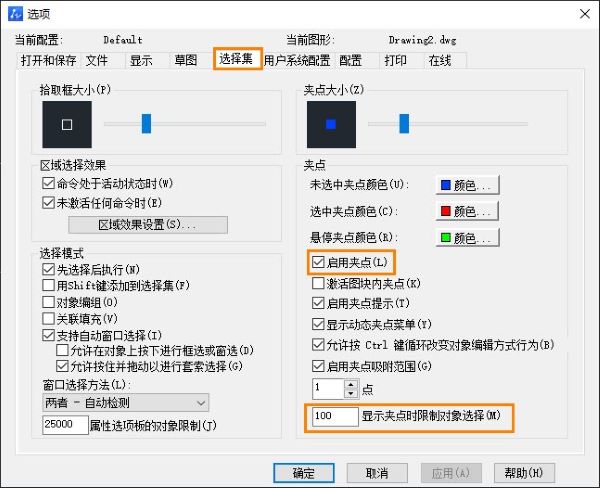

步骤一：输入命令【OPTIONS】，回车；

步骤二：在【选择集】页面，设置【启用夹点】和【显示夹点时限制对象选择】的数量。

本文的分享就到这里，希望能为你提供实用的信息。感谢你的耐心阅读，欢迎留言交流！
