自学教程：深度可分离卷积和正常卷积图文解析浅显易懂

正常卷积

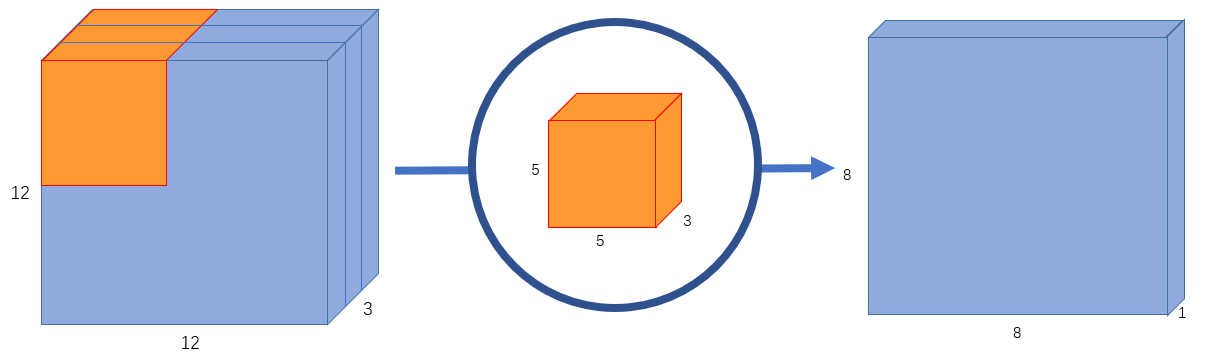

原始图像是二维的，大小是12x12。由于是RGB格式的，所以有三个通道，这相当于是一个3维的图片。其输入图片格式是：12x12x3。滤波器窗口大小是5x5x3。这样的话，得到的输出图像大小是8x8x1（padding模式是valid）。

12x12x3 * 5x5x3 => 8x8x1

一个5x5x3滤波器得到的输出图像8x8x1，仅仅提取到的图片里面的一个属性。如果希望获取图片更多的属性，譬如要提取256个属性，则需要：

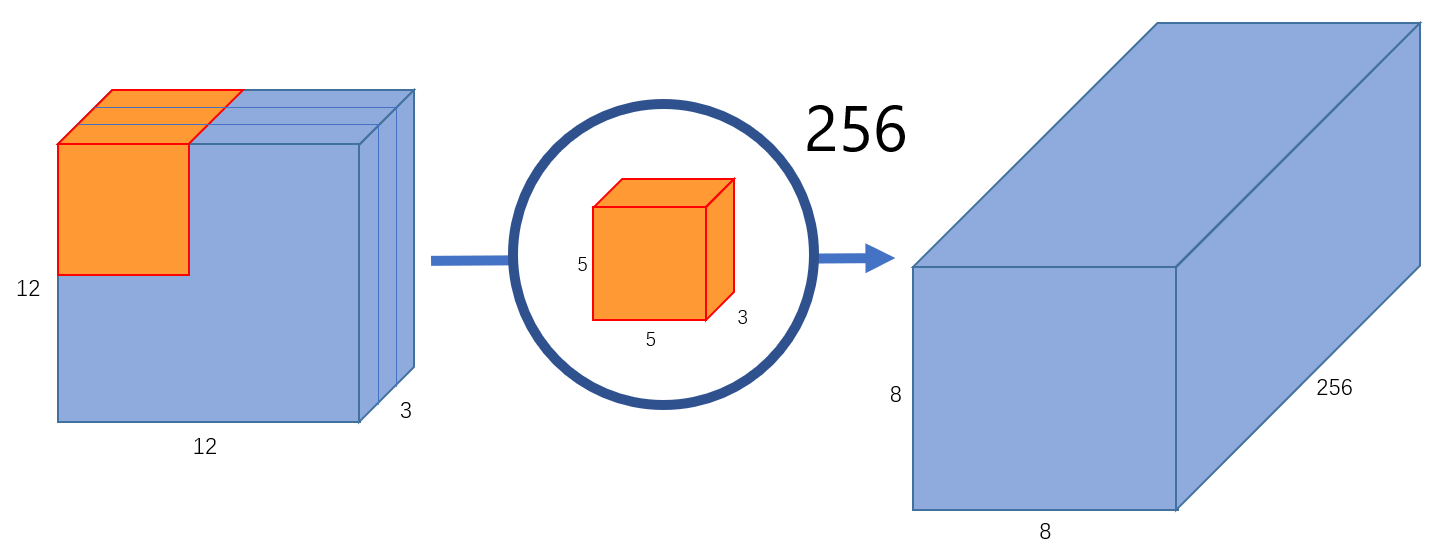

12x12x3 * 5x5x3x256 => 8x8x256

如下图(图片引用自原网站。感觉应该将8x8x256那个立方体绘制成256个8x8x1，因为他们不是一体的，代表了256个属性)：

正常卷积的问题在于，它的卷积核是针对图片的所有通道设计的（通道的总数就是depth）。那么，每要求增加检测图片的一个属性，卷积核就要增加一个。所以正常卷积，卷积参数的总数=属性的总数x卷积核的大小。

深度可分离卷积

深度可分离卷积的方法有所不同。正常卷积核是对3个通道同时做卷积。也就是说，3个通道，在一次卷积后，输出一个数。
深度可分离卷积分为两步：

• 第一步用三个卷积对三个通道分别做卷积，这样在一次卷积后，输出3个数。
• 这输出的三个数，再通过一个1x1x3的卷积核（pointwise核），得到一个数。

所以深度可分离卷积其实是通过两次卷积实现的。

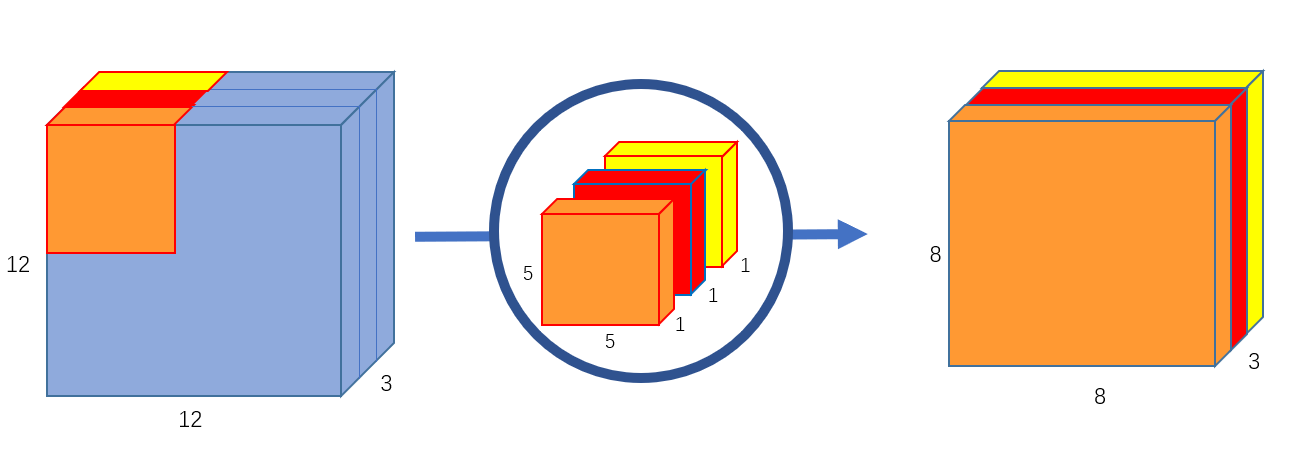

第一步，对三个通道分别做卷积，输出三个通道的属性：

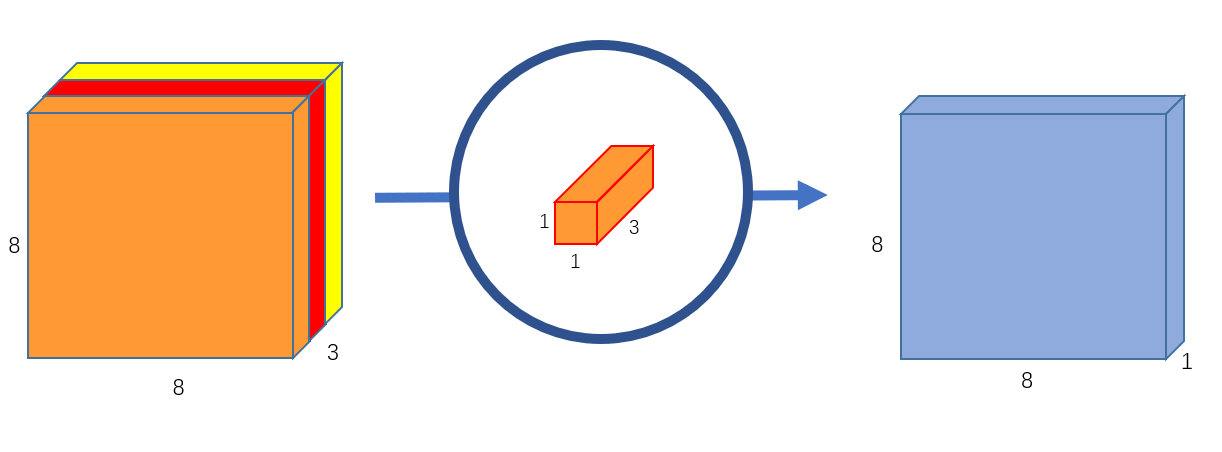

第二步，用卷积核1x1x3对三个通道再次做卷积，这个时候的输出就和正常卷积一样，是8x8x1：

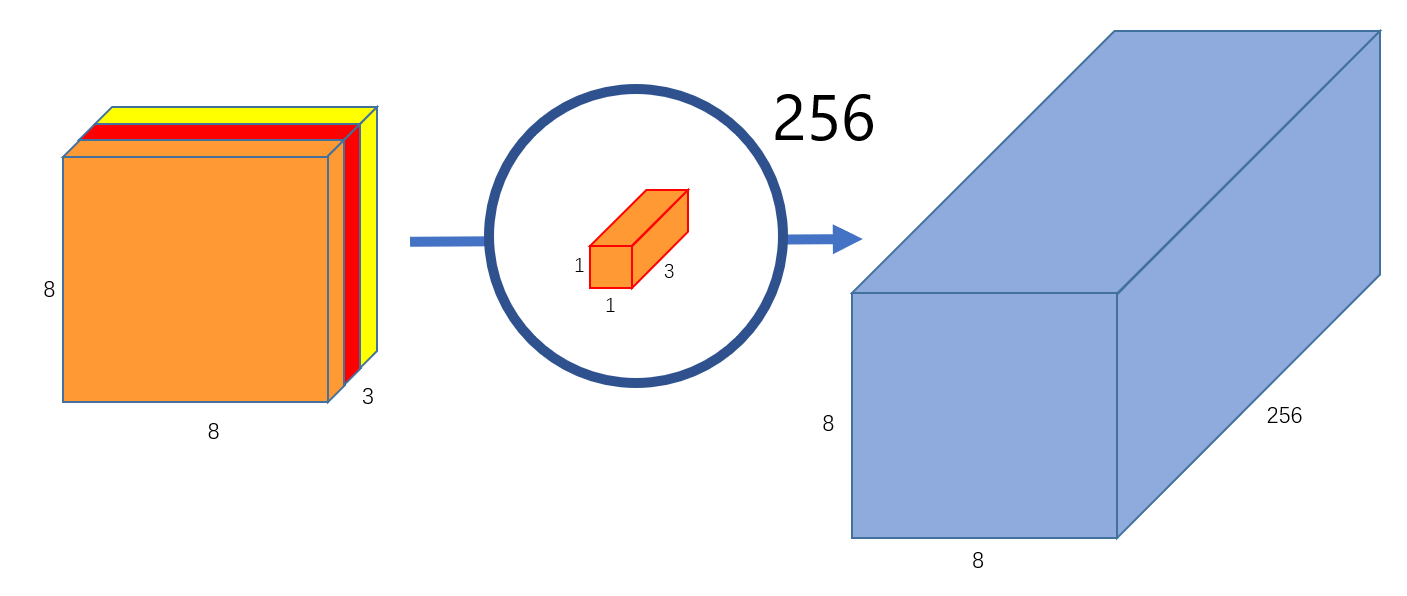

如果要提取更多的属性，则需要设计更多的1x1x3卷积核心就可以(图片引用自原网站。感觉应该将8x8x256那个立方体绘制成256个8x8x1，因为他们不是一体的，代表了256个属性)：：

可以看到，如果仅仅是提取一个属性，深度可分离卷积的方法，不如正常卷积。随着要提取的属性越来越多，深度可分离卷积就能够节省更多的参数。
