自学教程：Illustrator详细解析钢笔工具的使用技巧

首先，我们先了解一下关于钢笔工具的一些概念：

1 钢笔工具属于矢量绘图工具，其优点是可以勾画出非常平滑的曲线(任意缩放都能保持清晰平滑的效果)

2 钢笔工具画出来的线条我们称为路径，路径是矢量的

3 路径分为开放路径(如“c”型)和闭合路径(如“o”型)两种

现在我们来绘制一个简单的路径

如下图在工具栏选择钢笔工具(快捷键P)

ctrl+k 打开首选项(此功能出现在ai cc以后的版本，如果是之前版本无需设置，不影响使用)

如下图，检查并启用橡皮筋。

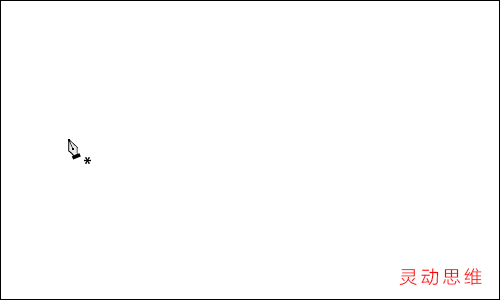

然后用钢笔在画面中单击，我们会看到在击打的点与点之间有线段相连

持续按住Shift键单击，可以让所绘制的点与上一个点保持45度整数倍夹角(如0度、90度等)

这样可以轻松绘制水平或者是垂直的线段(下图中从第5个点开始按下了Shift键)

从上面的简单练习中我们得出两个规律：

1 我们并没有直接绘制线段，而是单击定义了各个点的位置，软件则在点与点之间连接成线

2 控制线段形态(方向、距离)的，其实并不是线段本身，而是线段中的各个点的位置

在这里我们要记住两个专业术语：那些单击的点称为“锚点”;锚点与锚点间连接的线段称为路径的“片断”。

刚才我们绘制的那些锚点，由于它们之间的线段都是直线，所以又称为“直线型锚点”。

小结：绘制直线路径，用鼠标直接单击即可。

现在我们来绘制“曲线形锚点”

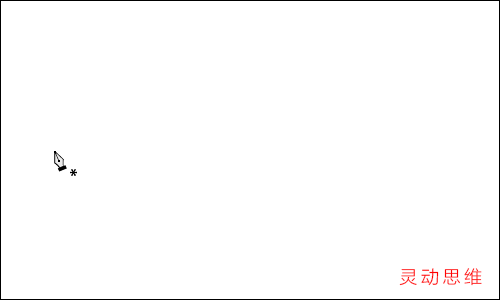

如下图所示，在起点按下鼠标之后不要松手，向上方拖动出一条方向线后放手

然后在第二个锚点拖动出一条向下的方向线，以此类推，画出如图所示的路径

我们看到在绘制出第二个及之后的锚点并拖动方向线时，曲线的形态也随之改变

究竟曲线是怎样生成的，我们又该如何来控制曲线的形态呢?

除了具有直线的方向和距离外，曲线多了一个弯曲度的形态——方向和距离，

我们只要改变锚点位置就可以做到，但是弯曲度该如何控制?

如图在工具栏选择“直接选择工具”(注意是右边白色的箭头)

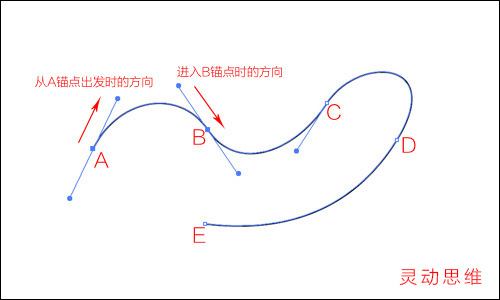

假设我们刚才绘制的5个锚点分别是ABCDE，用“直接选择工具”去单击选中位于AB之间的片断，就会看到刚

才我们绘制AB锚点时候定义的方向线
