Pro/ENGINEER视频教程3.21 渐开线圆柱直齿轮
2011-03-20 51自学网
　

 3.21 渐开线圆柱直齿轮   返回目录

建立如图3-459所示的渐开线圆柱直齿轮模型。

图

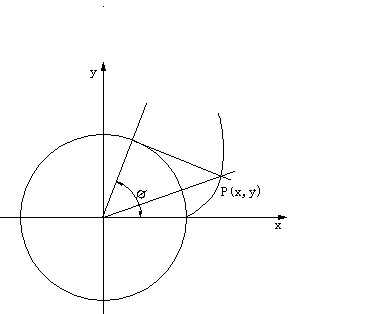

3-460所示为渐开线几何示意图，图中r为基圆半径，φ为展开角，由渐开线的定义可推得圆的渐开线参数方程为：

x=r*cos(

y=r*sin(

　

φ)+(r*φ*pi/180)*sin(φ)φ)－(r*φ*pi/180)*cos(φ)

　



观看实录操作

图

 3-459

图

 3-460






　



　

本资料由网友提供、作者原创或收集于互联网，仅供学习研究使用。
